不銹鋼槽式液體分布器

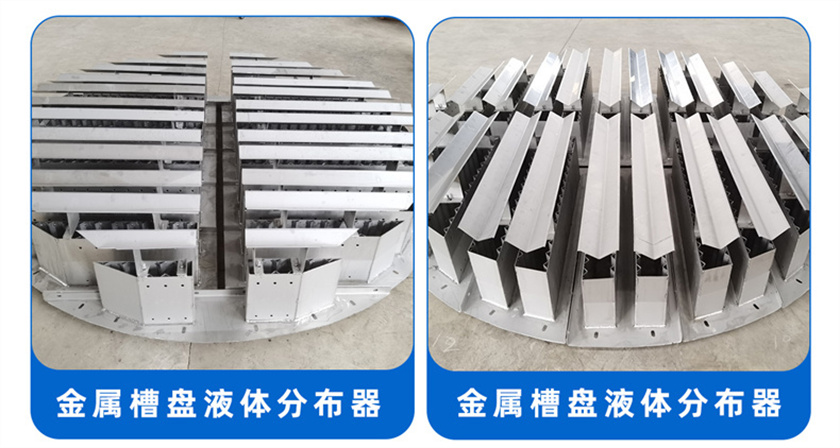

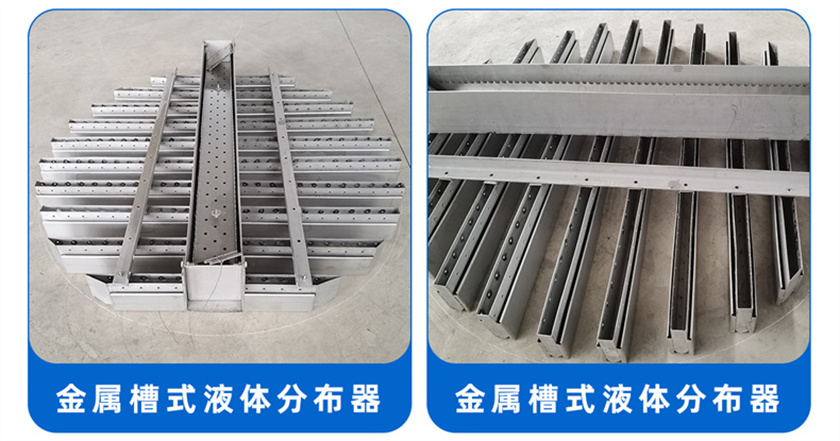

金屬槽式液體分布器

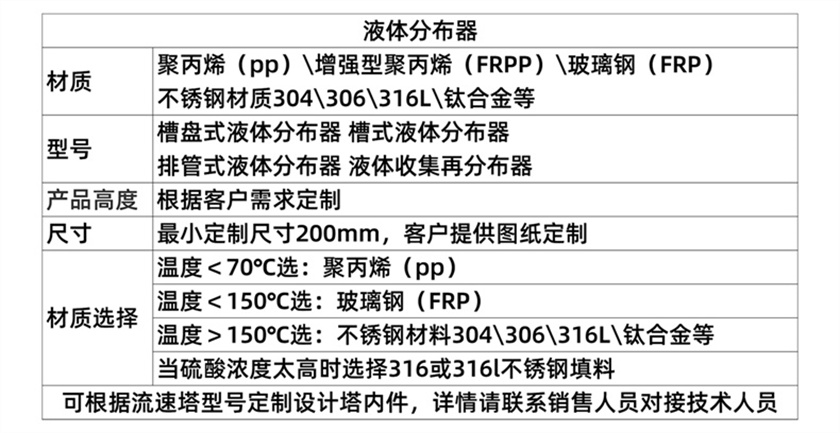

槽式液體分布器尺寸材質定制

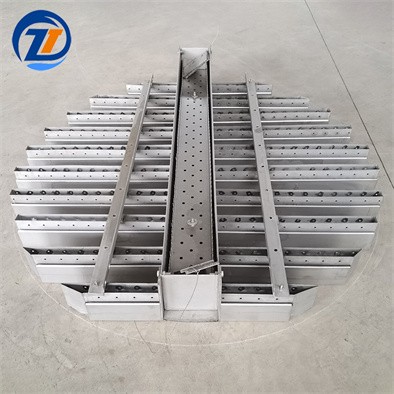

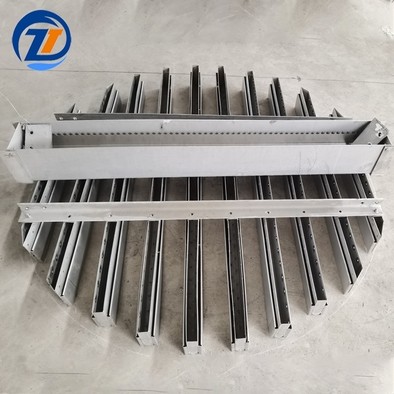

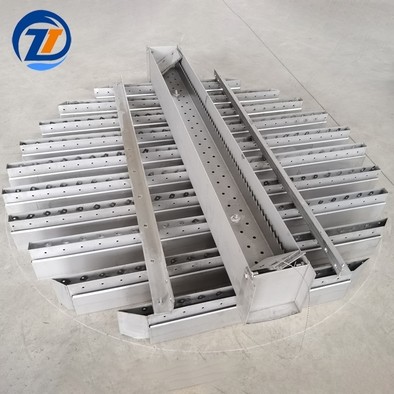

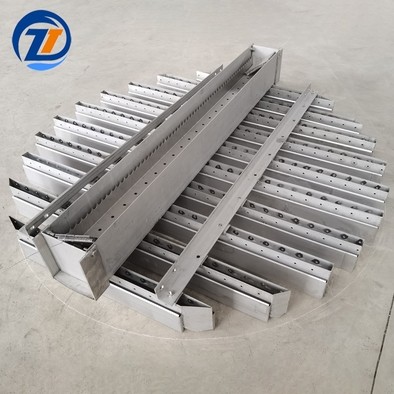

槽式液體分布器為重力型液體分布器，一般由一級槽（主曹）和二級槽（分槽），兩級槽及槽型梁組成一級槽至于二級槽之上。液體通過進料管進入主槽。再由主槽按比例分配到分槽中。該液體分布器淋降點密度較大。氣流通道均勻，自由截面積大，氣體壓降小，該分布器占用的空間比較大，尤其是在做液體在分布器時，由于其自身無液體收集作用，因此還需在其上加一個液體收集器。這種分布器適用于塔徑較大的填料塔中。一般大于DN800mm。

根據塔的內徑選定支撐主梁，當塔內徑 D0≤1200mm時，不用加主梁，當塔內徑1200＜D0≤2200mm，可在中間加一道支撐主梁，內徑＞2200mm時，應滿足分布器支撐底板強度及施工人員允許搬運的重量下，按上面的方法進行優化主梁數目及跨度設計。
