pp槽式液體分布器

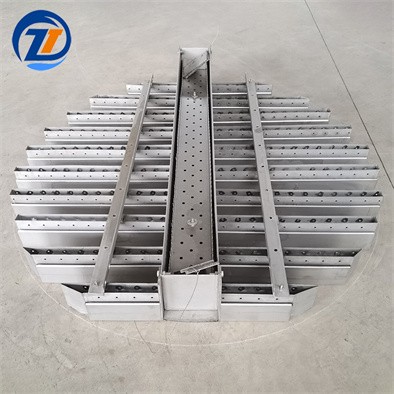

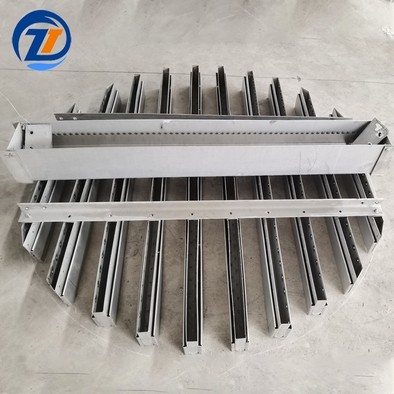

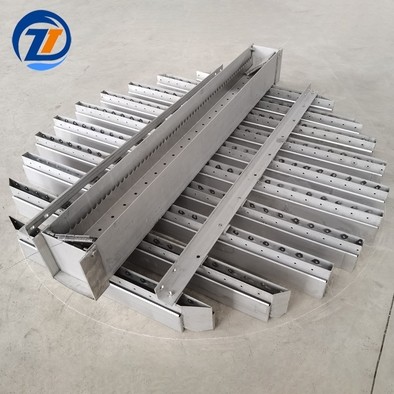

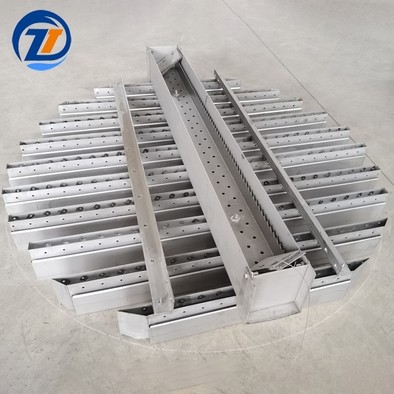

槽式液體分布器為重力型液體分布器，一般由一級槽（主曹）和二級槽（分槽），兩級槽及槽型梁組成一級槽至于二級槽之上。液體通過進料管進入主槽。再由主槽按比例分配到分槽中。該液體分布器淋降點密度較大。氣流通道均勻，自由截面積大，氣體壓降小，該分布器占用的空間比較大，尤其是在做液體在分布器時，由于其自身無液體收集作用，因此還需在其上加一個液體收集器。這種分布器適用于塔徑較大的填料塔中。一般大于DN800mm。

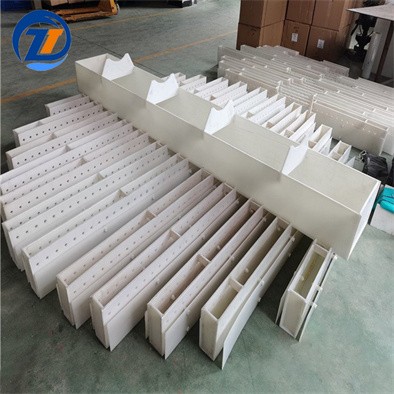

PP槽式液體分布器

PP槽式液體分布器尺寸材質定制

金屬槽盤式液體分布器 (27).jpg

金屬槽盤式液體分布器綜合了溢流盤式和篩盤式液體分布器的特點，其抗堵性大為改善，避免了液體夾帶的危險，升氣管呈矩形，盡可能提供氣通過的自由空間（開孔率在30%以上，操作彈性可達1：10），壓力降低于500pa，制作不受直徑大小及材質的限制。

不同介質和工況，降液管的孔徑均必須計算，選用時請和本公司技術部聯系。

金屬槽盤式液體分布器:是獲獎專利產品，是盤式液體分布器的新進展。之所以稱其為槽盤氣液分布器是因?yàn)樗侨舾蓚€(gè)分布槽規排序后組焊而成的盤式分布器，起到了集液、布液、布?xì)夂蛡?cè)線采出作用，故取名“槽盤式氣液分布器”。

金屬槽盤式液體分布器是由矩形升氣管、角鋼或槽鋼形導液管、燕尾式或槽鋼形擋液風帽、鋪板、支撐圈和支撐梁組成。它與盤式液體分布器的主要差別在于上大下小的兩排小孔分別開在矩形升氣管的上部、中部或中下部，同一垂線上的異徑大小孔被角鋼或槽鋼形導液管罩住。盤中液體經噴淋孔進入液管，在導液管的保護下液體穿過高氣速區和變氣速區，自低氣速區，故導液管伸出長度取100mm。
